Оборудование для производства фасадных панелей и кассет
Группа компаний «АЛЕ-Технолоджи» производит полуавтоматический комплект оборудования для производства фасадных металлокассет из рулонного металла, который состоит из следующих агрегатов:
- автоматический разматыватель (варианты см. ниже);
- агрегат продольно-поперечной резки АЛЕ-АППР-1.5;
- гидравлический пробивной пресс АЛЕ-ГДПП 10;
- листогибочный пресс серии АЛЕ-ЛПГС с ЧПУ (варианты см. ниже)
Выбор разматывателя и листогибочного пресса производит заказчик исходя из своего бюджета и максимальных габаритов металлокассет, которые он планирует производить.
| Раскрой заготовок на линии резки |
| Вырубка углов на вырубном прессе |
| Гибка полок на гибочном прессе |
Состав комплекта для производства фасадных кассет
1. Автоматический разматыватель
  |
|
Технические параметры: - грузоподъёмность, т: 5,5 / 7,5 / 10 - тип разжима: механический/гидравлический - внутренний диаметр рулона, мм: 500/600 - макс. ширина рулона, мм: 1250/1500 - макс. скорость размотки, м/мин: 45 - тип исполнения: консольный/двухопорный |
| ПОДРОБНЕЕ |
2. Автоматическая линия продольно-поперечной резки АЛЕ-АППР-1.5
|
|
Макс. число продольных резов, шт.: - при толщ. металла до 0,5 мм:.24 - при толщ. металла до 1,0 мм: 16 - при толщ. металла до 1,5 мм: 10 - ширина штрипс-лент, мм: 60-1200 Габариты нарезаемых листов: - ширина, мм: от 0 до 1250 / 1500 - длина, мм: по требованию - максимальная скорость, м/мин: 30 |
| ПОДРОБНЕЕ |
3. Гидравлический пробивной пресс АЛЕ-ГДПП 10
 |
|
Технические параметры: Максим. усилие пресса, т: 10 |
| ПОДРОБНЕЕ |
4. Листогибочный пресс серии АЛЕ-ЛПГС с ЧПУ
 |
|
Поставляется в базовой комплектации с тремя осями Модели на выбор: ЛПГС-50/1500 - усилие 50 т, длина гибки 1500 мм |
| ПОДРОБНЕЕ |
Технология производства фасадных металлокассет
 |
|
1. Размотка рулонного металла Размотка рулона с подачей листа в агрегат автоматического раскроя производится посредством разматывателя, который подбирается по грузоподъёмности, типу разжима (механический / гидравлический) и необходимости в загрузочной тележке. |
 |
|
2. Раскрой металлического листа на прямоугольные заготовки Размотка рулона с подачей листа в агрегат Раскрой листа на заготовки производится на агрегате автоматического раскроя, который имеет правильное устройство для устранения деформаций листа. Резка вдоль листа производится посредством дисковых ножей, поперёк листа – с помощью гильотины. Управление автоматическое через пульт управления. Электронная элементная база фирмы Delta Electronics (Япония), интерфейс интуитивно понятный, русифицированный, программное обеспечение ГК "АЛЕ-Технолоджи" |
 |
|
3. Вырубка углов в заготовке на пробивном прессе Вырубка углов в листовой заготовке производится согласно карте раскроя (см. ниже), поочерёдно каждый угол. Позиционирование заготовки – по угловому упору. |
 |
|

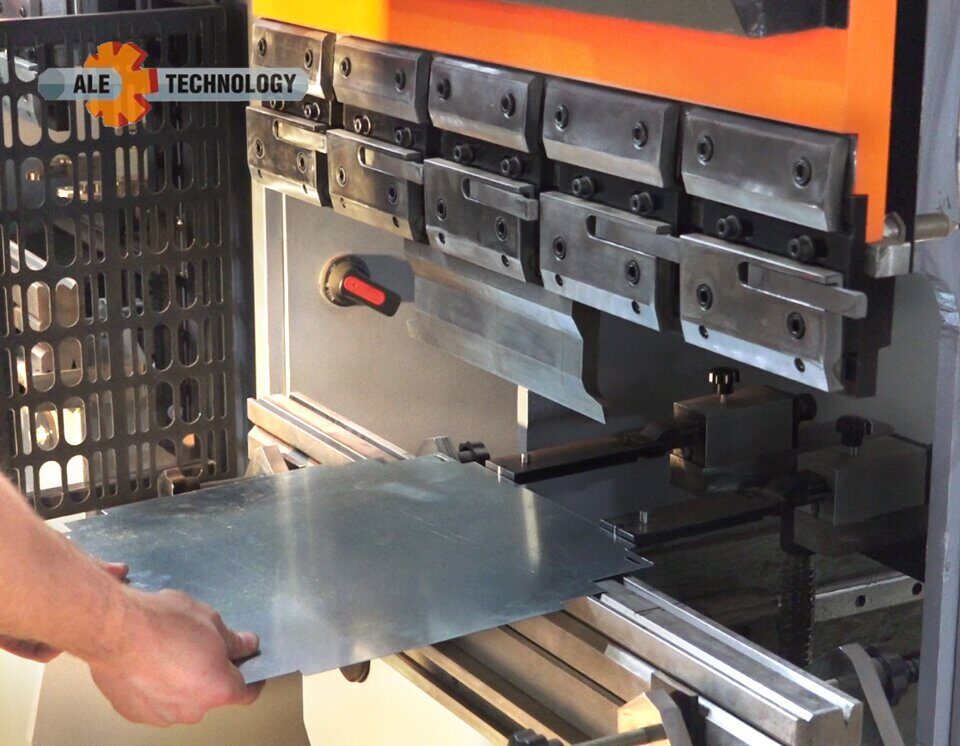

4. Гибка полок заготовки металлокассеты Гибка полок осуществляется на листогибочный прессе, модель которого подбирается исходя из максимальных габаритов металлокассет, которые необходимо производить. |
Виды фасадных металлокассет
 |
 |
 |
 |
 |
|
